17AMT+PTC电流温度保护器
PTC电流温度保护器

17AMT+PTC电流温度保护器

双金属片过热保护器,自恢复温度保险丝,PTC电流温度保护器为灵活使用有转动件的设备提供更高级别保护
确保通过UL18天集成大电流的堵转测试
确保提供堵转状况下强大的保护
PTC自持发热,断电复位
套管密封,安装灵活
产品详情

产品综述


  • 为灵活使用有转动件的设备提供更高级别保护

  • 确保通过UL18天集成大电流的堵转测试

  • 确保提供堵转状况下强大的保护

  • PTC自持发热,断电复

  • 套管密封,安装灵活

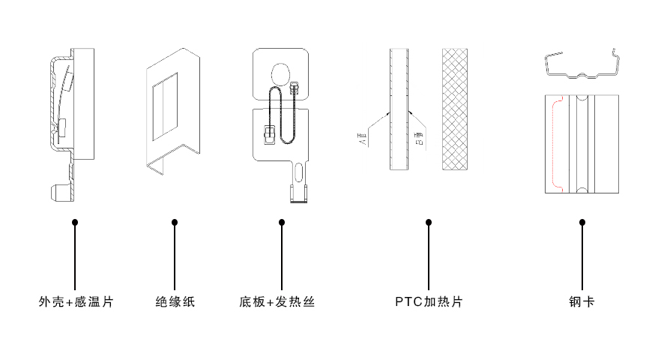

    双金属片过热保护器结构


设计原理

17AMT+PTC型温度/电流保护器是17AMT电流温度双重保护的一种派生产品,在17AMT的基础上设置了PTC,该发热元件与保护器触点形成并联电路,当保护器起控分离后,PTC两极得到电压自恒温式的发热,使得温度传导到内部的双金属片,致使触点保持在分离状态,设备长时间处于停机状态,等待排除设备故障或切断电源。人为切断电源后PTC即停止发热,17AMT经过一定时间的散热降温后方可自动复位,设备恢复正常状态。因而17AMT+PTC也同时具有断电保护、延时保护功能,达到手动复位的功能,其保护功能更可靠、完全。并且在手动复位的产品能在第一时间即用户的电器在使用中出现异常时,电机堵转或者温度升高使保护器动作,保护器能一次锁定不复电,不会出现二次自动复位运行电器所带来对人体的伤害。

技术特性
触点容量 :125V AC 50A用于TCO
250V AC 30A用于TCO
温度范围:40℃至180℃用于TCO
断开温度公差:±3℃、±5℃、±7℃、±10℃,可按客户需求定制
自动动作:马达为3C类型
镇流器为2C类型
TCO为2B类型
工作时间:持续工作
污染状况:常规
传感元件范围:全面控制
绝缘材料PTI值:250
防护等级:IP00
电气连接:绕组上,插入式、夹紧式、托架式、黏胶式等等

应用范围

PTC电流温度保护器广泛应用于串激马达、粉碎机、搅拌机、吸尘器、清洗机、空压机、园林工具、电动工具、水泵、各类有转动件的设备。

安规认证

UL&CUL:E258861(UL2111标准);E347255(UL873&UL60730-1&UL60730-2-9标准)

CQC:10002045187(GB14536.1-2008;GB14536.3-2008)电动机热保护器

10002045187(GB14536.10-2008)多用途温度敏感控制器

10002048854(GB14536.1-2008;GB14536.4-2008)镇流器热保护器

TUV:50178359(EN60730-1标准、EN60730-2-9标准)

VDE:40030705(EN60730-1标准;EN60730-2-2标准)

CB:CN33917(IEC60730-2-2标准)

温度规格

动作温度:40~180℃±5℃,每5℃一档,为一个温度规格。

复位温度:在25℃环境下,热保护器在跳脱后,且未断电的条件下不会自动复位,在断电后并延时20-30秒后实现自动复位。

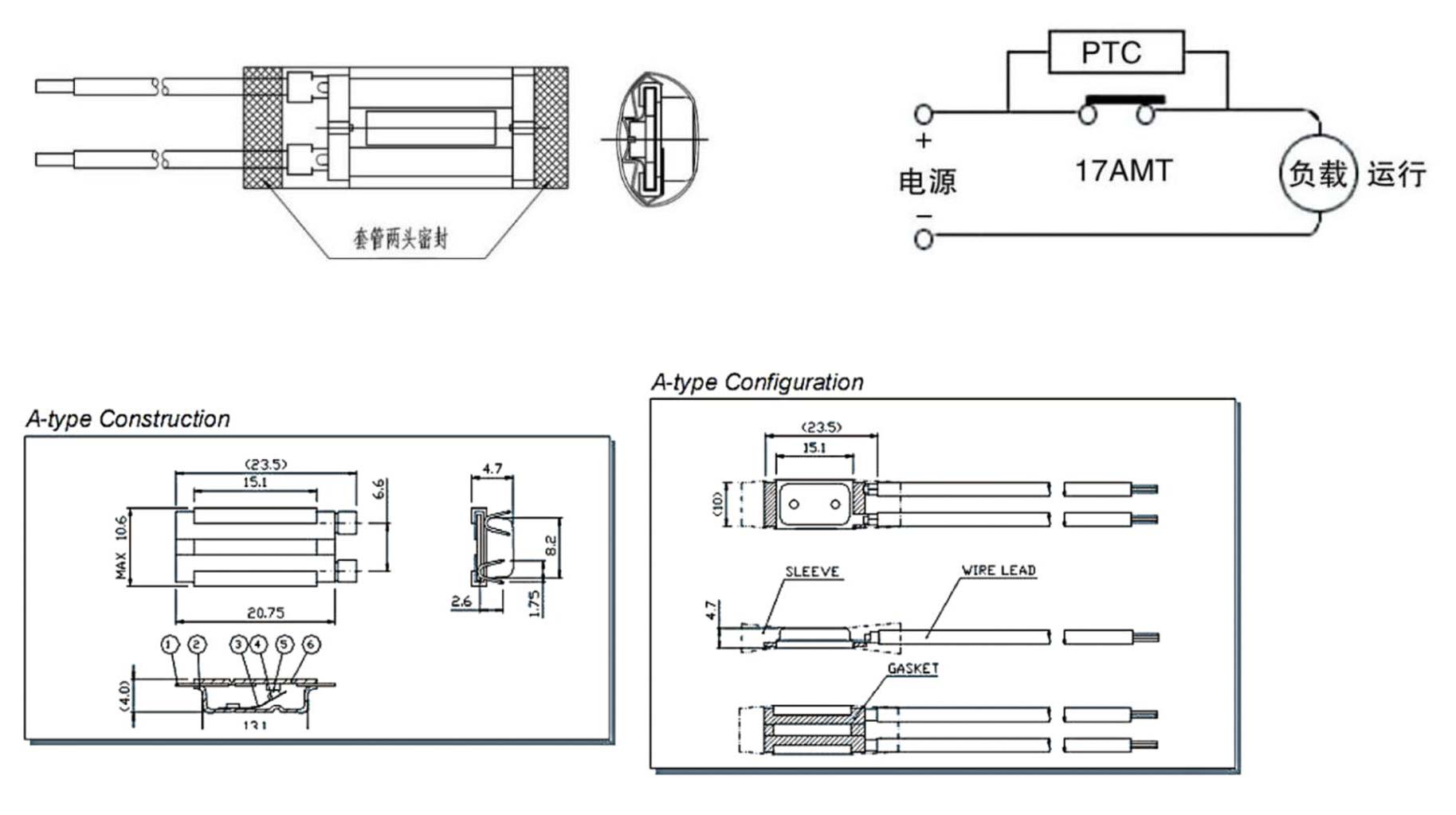

外形结构

自恢复温度保险丝外形结构

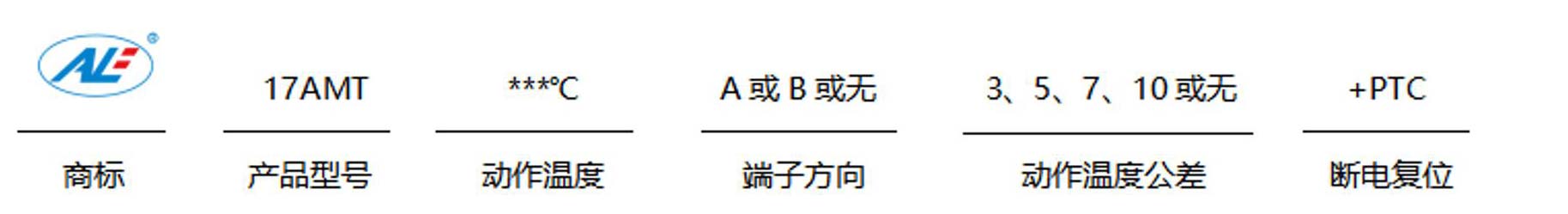

编号命名参考

自恢复温度保险丝编号

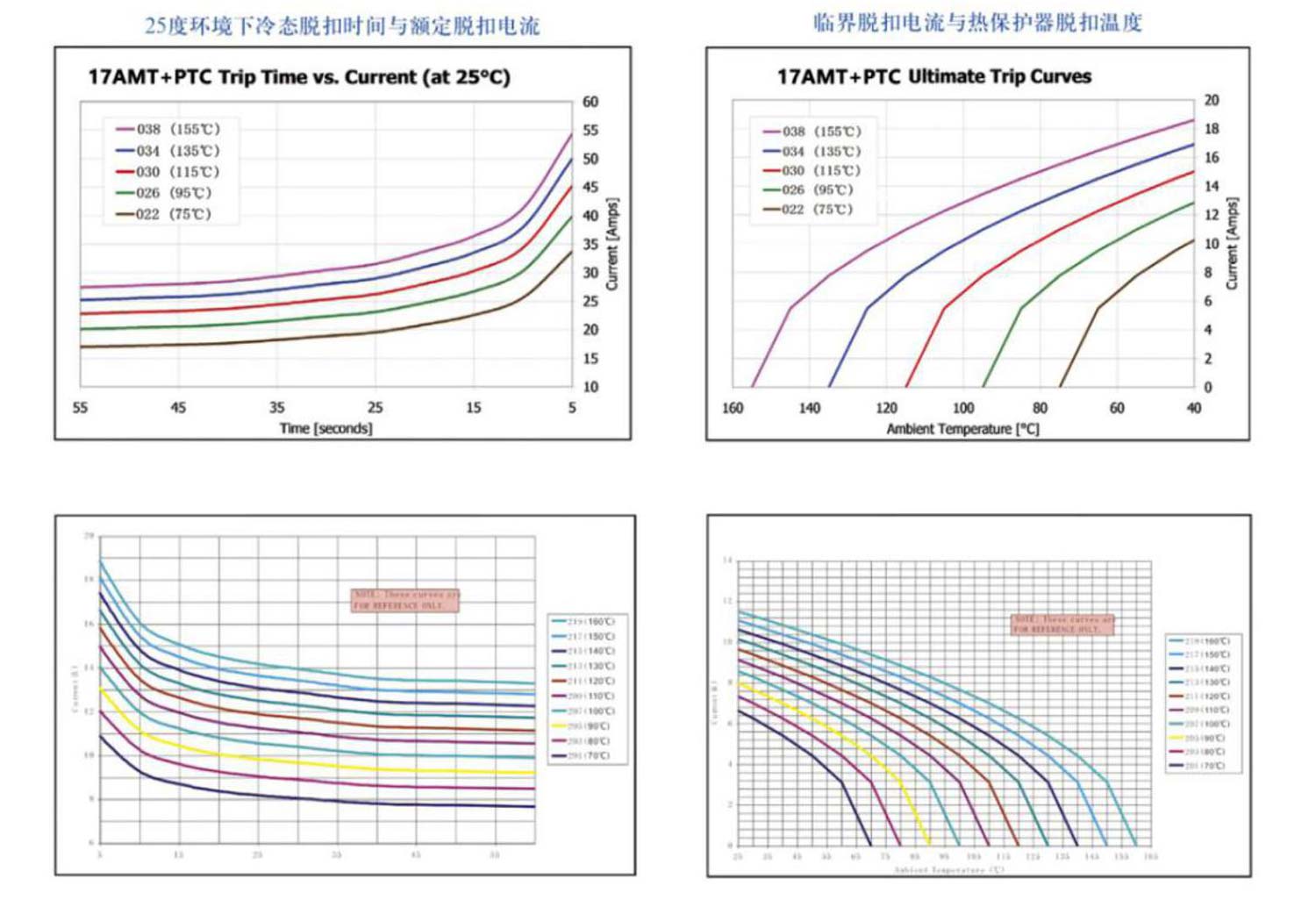

特性曲线

近似值仅用于选择样品进行认证试验

自恢复温度保险丝特性曲线

这些曲线仅用于在为特定应用选择保护器时提供指导。在选择保护器时还应考虑其他一些因素,例如与热源之间的距离和安装方法。脱扣时间取决于端子配置和安装条件。
