17AM系列马达热保护器
马达热保护器

17AM系列马达热保护器

外形小巧
100%通过温度校准和检验
突跳式金属片确保通断动作可靠
在整个使用寿命期间保持温度性能的稳定性
衬垫及钢制外壳适合多种浸漆工艺
高电流和温度灵敏性、可达到较好的设计灵活性
丰富的引线与绝缘套管选择可目视化识别
同侧或相对端接方式
可依据客户要求选择无镉触点
产品详情

产品综述

外形小巧,价格低廉,突跳式热敏,艾诺科技17AM马达热保护器为您提供更强大的保护功能。


主要优势

选用艾诺科技17AM热保护器的理由:

  • 外形小巧

  • 100%通过温度校准和检验

  • 突跳式金属片确保通断动作可靠

  • 在整个使用寿命期间保持温度性能的稳定性

  • 衬垫及钢制外壳适合多种浸漆工艺

  • 高电流和温度灵敏性、可达到较好的设计灵活性

  • 丰富的引线与绝缘套管选择可目视化识别

  • 同侧或相对端接方式

  • 可依据客户要求选择无镉触点

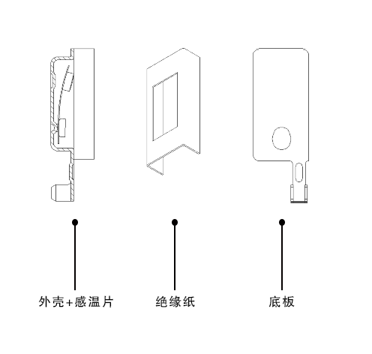

马达热保护器结构

设计原理

在17AM设计中,钢外壳支撑和保护内部元件不受浸漆渗漏及机械外力破坏。该器件的核心技术是经过校准的双金属碟片,它对电流和温度敏感性非常高。焊接在金属片上的固定削与触点起支持作用。固定的银触点置于相对应的钢壳上,通过有黏胶涂层的垫片纸隔离,从而实现绝缘和密封。17AM马达热保护器可配备导线以及其他集成型快速接头或自动连接系统。定制化的导线配备可按需提供。由于该热保护器为金属制品,建议与其他导电的部位绝缘。此外,还可应客户要求提供多种材质和颜色的绝缘护套。

17AM热保护器使用与其他保护器相同的速动原理。双金属片可感应安装17AM的设备上的热量和电流。当金属片的温度达到预定校准点时,金属片迅速断开触点,使电流通路断开。当设备冷却返回到正常工作范围时,17AM自动复位,恢复电路供电。


应用范围

17AM热保护器可防止马达过热过流。它是一种微型、突跳式热敏器件,具有可靠的保护技术。它可以对以下设备进行过热保护:

  • 罩极式马达

  • 永久分相式电容器电机

  • 荧光灯镇流器

  • 高压气体放电灯镇流器

  • 变压器

  • 嵌入式灯具

  • 电池组

  • 吸尘器、水泵、烘干机、洗碗机、微波炉

  • 汽车附件马达

  • 螺线管,PC电路板等等


技术特性

触点容量 :125V AC 18A用于TCO
250V AC 9A用于TCO
250V AC 1A用于TBP
温度范围:40℃至180℃用于TCO/TMP
40℃至135℃用于TBP
断开温度公差:±3℃、±5℃、±7℃、±10℃,可按客户需求定制
自动动作:马达为3C类型
镇流器为2C类型
TCO为2B类型
工作时间:持续工作
污染状况:常规
传感元件范围:全面控制
绝缘材料PTI值:250
防护等级:IP00
电气连接:绕组上,插入式、夹紧式、托架式、黏胶式等等


安规认证

UL&CUL:E258861(UL2111标准);E347255(UL873&UL60730-1&UL60730-2-9标准)

CQC:10002045187(GB14536.1-2008;GB14536.3-2008)电动机热保护器

10002045187(GB14536.10-2008)多用途温度敏感控制器

10002048854(GB14536.1-2008;GB14536.4-2008)镇流器热保护器

TUV:50178359(EN60730-1标准;EN60730-2-9标准)

VDE:40030705(EN60730-1标准;EN60730-2-2标准)

KC:ZU02045-12001A(KC60730-1标准;KC60730-2-2标准)

CB:CN43597(IEC60730-1标准;IEC60730-2-9标准);

CN43586(IEC60730-1标准;IEC60730-2-2标准。


温度规格


动作温度:40~180℃±5℃,每5℃一档,为一个温度规格。

复位温度:为标称动作温度的2/3,公差为±15℃,或可按照客户要求定制。

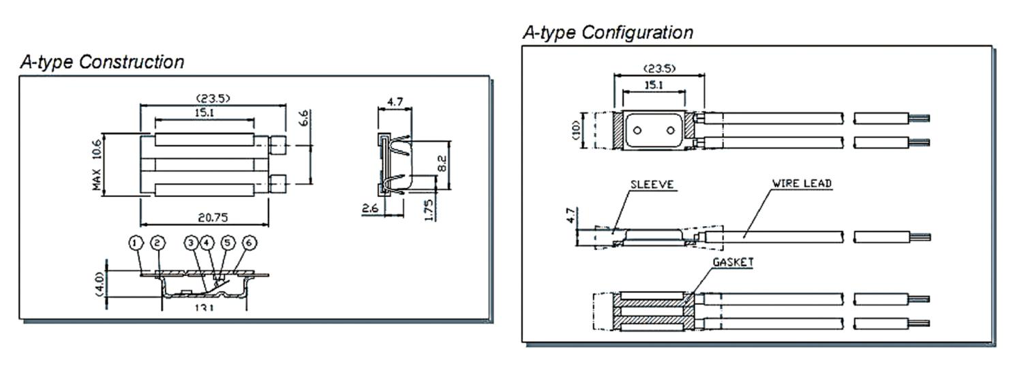

产品外形结构

马达热保护器外形结构

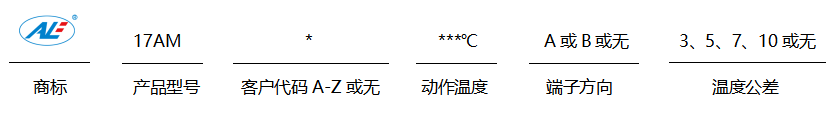

编号命名参考


马达热保护器编号

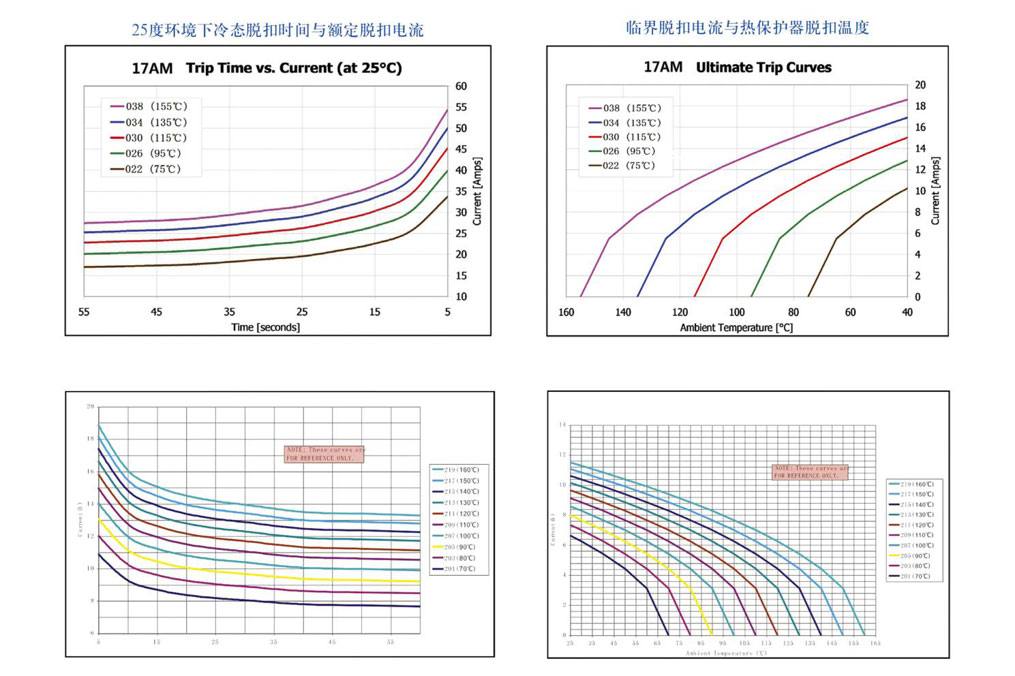

特性曲线


近似值仅用于选择样品进行认证试验

马达热保护器特性曲线

这些曲线仅用于在为特定应用选择保护器时提供指导。在选择保护器时还应考虑其他一些因素,例如与热源之间的距离和安装方法。脱扣时间取决于端子配置和安装条件。
