AET200系列马达热保护器 热熔断体
马达热保护器

AET200系列马达热保护器 热熔断体

突跳式双金属片具有高度的可靠性和可重复性
外型小巧、适用于在绕组上或绕组内紧密安装的应用
根据客户需要可以提额外的保护套
性价比高
产品详情

产品综述


  • 突跳式双金属片具有高度的可靠性和可重复性

  • 外型小巧、适用于在绕组上或绕组内紧密安装的应用

  • 根据客户需要可以提额外的保护套

  • 性价比高

AET200马达保护器,保护电机的热保护器,电加热过热保护几乎能够满足小型马达、小型变压器以及螺线管等应用领域的保护需要。该款小巧紧凑的马达保护器能够保护工业及家用电器中的各种马达,是保护堵转与过载状况的解决方案。


应用范围



  • 小型马达

  • 线圈

  • 电磁阀

  • 变压器

对于单相马达,该保护器可以直接安装在主电路上,以作为绕组上或绕组内的保护器。其外型小巧紧凑,即使在狭小的空间中也非常易于安装。AET200能够为所有的小型马达提供过热或过载保护。可为您提供低成本、高质量以及高可靠性的解决方案。


设计原理

AET200马达保护器包含一个金属壳,金属壳支撑与保护内部元件,同时可防止渗漏和机械变形。此外,金属壳内还有一个经校准、带有银触点的金属片。固定触点被放置在另一侧,由一个绝缘体将其与端子分隔。

AET200有三种版本类型可供选择:带环氧树脂绝缘层型、带绝缘黄纸保护套型和带额外保护套型。

AET200工作原理简单有效。电流通过带电阻的双金属片,当发生故障时,增加的电流和环境温度使双金属碟片快速与触点断开。当保护器温度下降到安全运行温度时,触点自动闭合。

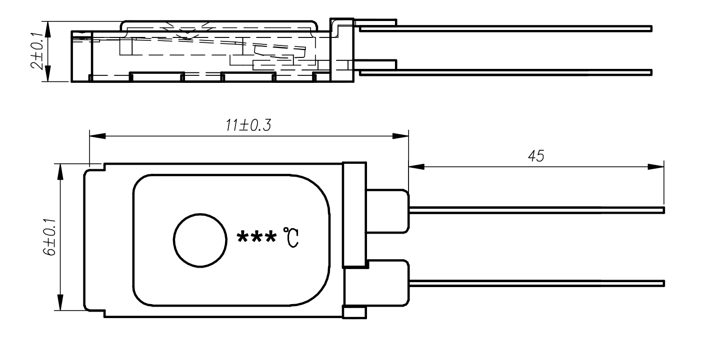

外形尺寸

保护电机的热保护器外形尺寸

技术特性

触点容量 :125V AC 3A用于TCO
250V AC 3A用于TCO
250V AC 1A用于TBP
温度范围:50℃至160℃用于TCO/TMP
50℃至135℃用于TBP
断开温度公差:±3℃、±5℃、±7℃、±10℃,可按客户需求定制
自动动作:马达为3C类型
镇流器为2C类型
TCO为2B类型
工作时间:持续工作
污染状况:常规
传感元件范围:全面控制
绝缘材料PTI值:250
防护等级:IP00
电气连接:绕组上,插入式、夹紧式、托架式、黏胶式等等


温度规格

规格型号

断开温度

复位温度

规格型号

断开温度

复位温度

AET200 50℃

50±5℃

35±10℃

AET200 110℃

110±5℃

75±15℃

AET200 55℃

55±5℃

35±12℃

AET200 115℃

115±5℃

75±15℃

AET200 60℃

60±5℃

40±10℃

AET200 120℃

120±5℃

80±15℃

AET200 65℃

65±5℃

45±12℃

AET200 125℃

125±5℃

85±15℃

AET200 70℃

70±5℃

45±15℃

AET200 130℃

130±5℃

90±15℃

AET200 75℃

75±5℃

50±15℃

AET200 135℃

135±5℃

95±15℃

AET200 80℃

80±5℃

55±15℃

AET200 140℃

140±5℃

95±15℃

AET200 85℃

85±5℃

55±15℃

AET200 145℃

145±5℃

100±15℃

AET200 90℃

90±5℃

60±15℃

AET200 150℃

150±5℃

100±15℃

AET200 95℃

95±5℃

65±15℃

AET200 155℃

155±5℃

105±15℃

AET200 100℃

100±5℃

65±15℃

AET200 160℃

160±5℃

105±15℃

AET200 105℃

105±5℃

70±15℃

动作温度:50~160℃±5℃,每5℃一档,为一个温度规格。

复位温度:为标称动作温度的2/3,公差为±15℃,或可按照客户要求定制。

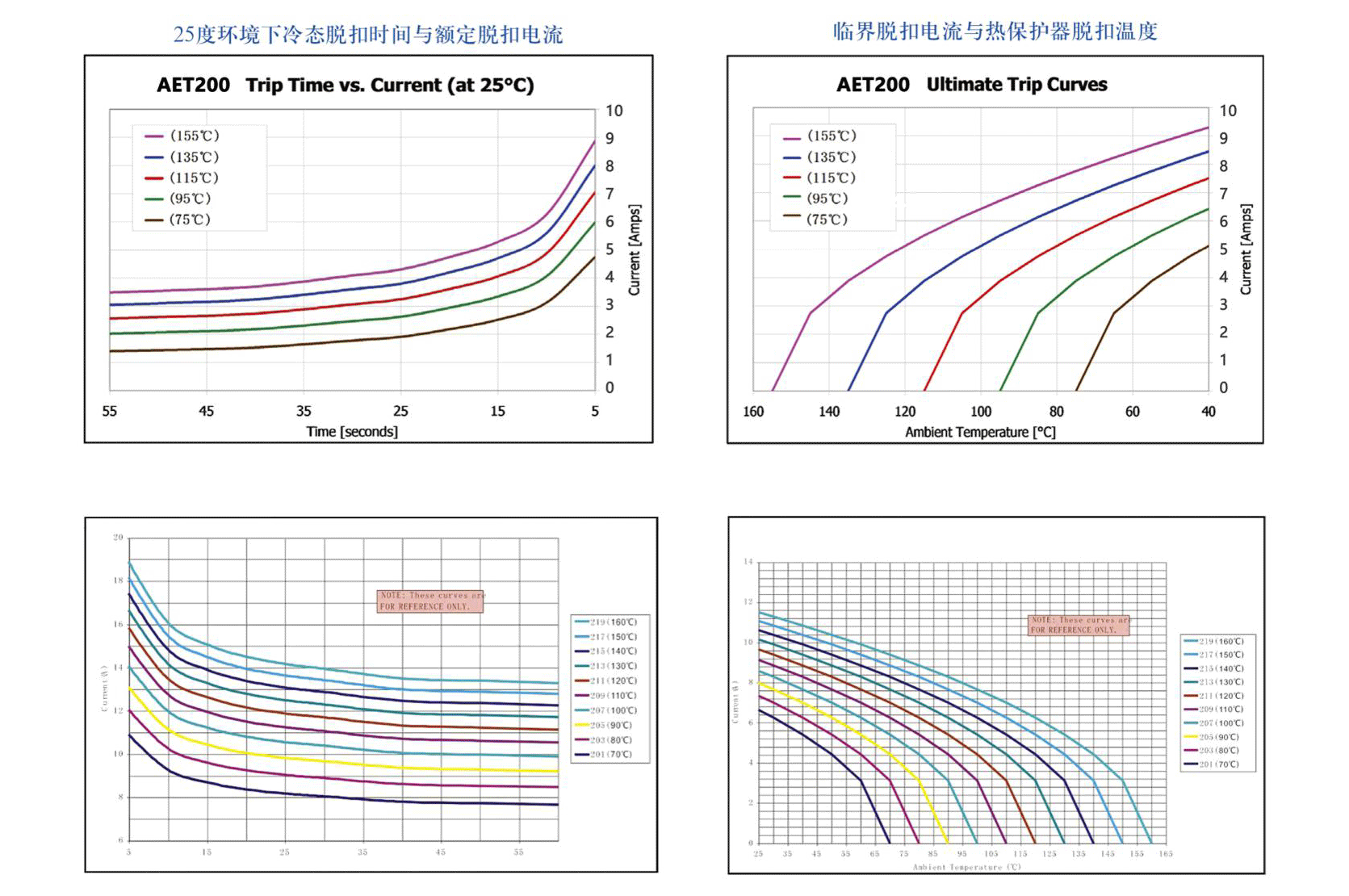

特性曲线

近似值仅用于选择样品进行认证试验

电加热过热保护特性曲线

这些曲线仅用于在为特定应用选择保护器时提供指导。在选择保护器时还应考虑其他一些因素,例如与热源之间的距离和安装方法。脱扣时间取决于端子配置和安装条件。
