MC单相手动或自动复位保护器
单相手动复位保护器

MC单相手动或自动复位保护器

以突跳式金属片为基本工作元件,对温度及电流均非常敏感。
精确校准-在可控条件下对温度进行校准和检验,确保性能可靠。
可提供自动或手动复位系列
易于安装
产品详情

应用范围

热水器过热保护器,自动复位保护器,单相手动复位保护器用于≤2.24kw电机的固有保护器件,适合工业电机、农业设备、深井泵、风扇、空调、冰箱和其他家用电器等。

安规认证

UL&CUL:E258861

产品综述


  • 以突跳式金属片为基本工作元件,对温度及电流均非常敏感。

  • 精确校准-在可控条件下对温度进行校准和检验,确保性能可靠。

  • 可提供自动或手动复位系列

  • 易于安装

主要优势

为什么需要保护电机?

  • 电机绝缘过热会导致介电强度降低,并进一步造成电机绝缘损坏或失效。对于下面这些造成电机过热的情况,都可使用艾诺电机保护器以提供保护:

  • 长期过载运行

  • 堵转-出现机械/电气启动故障

  • 线路低电压

  • 环境温度高,通风不足

编号命名参考

自动复位保护器编号

运行原理

艾诺单相手动或自动复位保护器配有突跳式双金属片,其上端有触点并可以通过电流。如果出现过热状况,通过艾诺金属片的电流会产生加热效应,电机热量的影响将导致双金属片温度升高。

当双金属片达到校准设置点时, 艾诺保护器自动断开电源,以达到限制绕组和外壳超温的目的。

当电机冷却到允许的工作温度时,保护器冷却至复位温度,艾诺保护器自动复位,电机重新启动。

对于自动重启可能产生设备或工作危险的情况, 艾诺保护器也可提供手动复位型号。

技术参数

动作温度范围:90℃~145℃

额定电压:250V/125V

过载电流跳脱值选择范围:≤17A

动作时间:5s-15s或按客户要求定制

特性曲线

近似值-仅用于选择电机验证试验样品

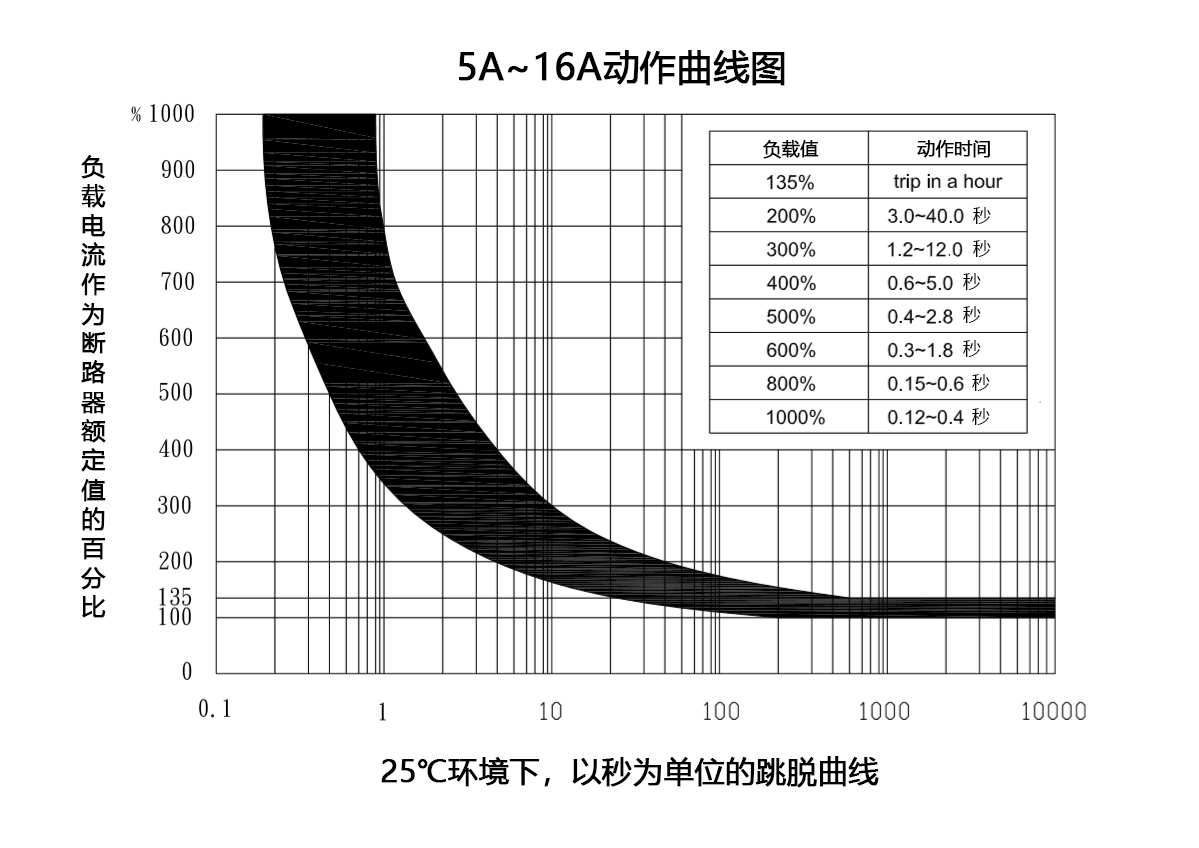

单相手动复位保护器特性曲线

这些曲线仅用于在为特定应用选择保护器时提供指导。在选择保护器时还应考虑其他一些因素,例如与热源之间的距离和安装方法。脱扣时间取决于端子配置和安装条件。

安装方式

保护器应安装在电机内部,能从绕组中接收在运行状态或者失速转子状态下产生的最大热量。最佳安装位置取决于电机的结构,但一般而言,这一位置可以是空气罩、端盖或者定子铁芯。

接线图

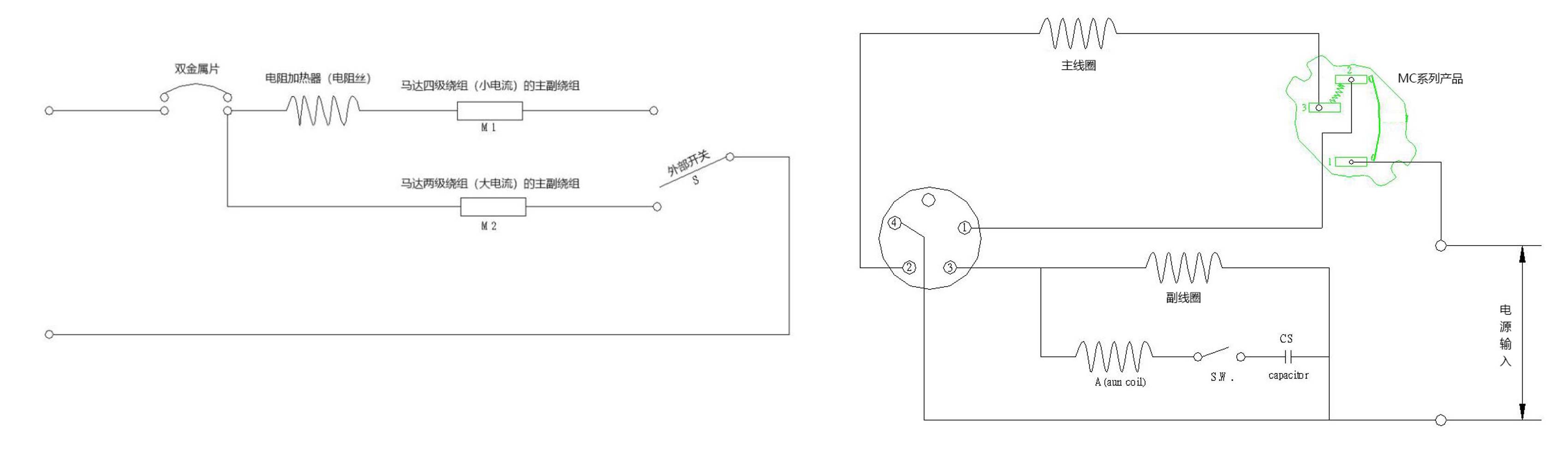

单相手动复位保护器接线图

应用工作表

电机数据

A.堵转要求

1.堵转冷电流:电机开启时的瞬时电流。

2.堵转热电流:第一次循环试验结束时的电流。通常在电机首次开启之后10至30秒。

3.上述试验中电机绕组温度从室温升高到UL电机绝缘等级允许的温度附近时所经过的时间。例如:对于A类电机,从25℃到175℃需要12.5秒。

4.试验期间的环境温度(℃):室温(通常为25℃)。

B.过载运行要求

1.负载电流:电机运行时,电机上的负载将小幅升高,直至电机绕组温度完全稳定在UL电机等级的最高允许温度以下10℃左右。例如,对于A类电机,最高允许温度为140℃,电机绕组温度完全稳定时在130℃,记录此时的电流损耗。

2.保护器位置温度:在电机运行时在上述负载条件下测量所得的温度。

3.环境温度:室温(通常为25℃)。

C.异常保护条件

1.最高/最低环境温度:保护器周围的温度。

2.最高/最低线路电压:保护有效前提下的最高和最低电压。

3.其他环境因素:例如,暴露于农业气候条件下。

D铭牌数据

1.功率

2.电压

3.单相

4.FLA(满载电流)

5.LRA(堵转电流)

6.绝缘等级(UL/CSA)(指定一个等级)

应用工作表

保护器要求

A.自动或手动复位

B.圆形或有耳底座

C.端子类型

规定的电机数据

A.堵转要求

1.堵转冷电流

2.堵转热电流

3.电机绕组温度升高到最高温度所需的时间

4.试验期间的环境温度

B.过载运行要求

1.主绕组温度完全稳定在最高允许温度以下10℃左右时的负载电流

2.保护器表面下方的保护器位置温度

3.保护器上方的保护器位置温度

4.试验期间的环境温度

C.异常保护条件

1.最高/最低环境温度

2.最高/最低线路电压

3.其他环境因素

注:艾诺科技可提供应用支持。
