KW4T系列菱形热保护器
菱形热保护器

KW4T系列菱形热保护器

金属外壳的温度保护器,是我司开发的一款微型产品
菱形结构、体积小、便于安装
马达热保护器/热断路器
无闪动,精确的工作温度
采用金属外壳的小型热保护器
以非载流器件设计实现稳定,可靠、长久的使用寿命
产品详情

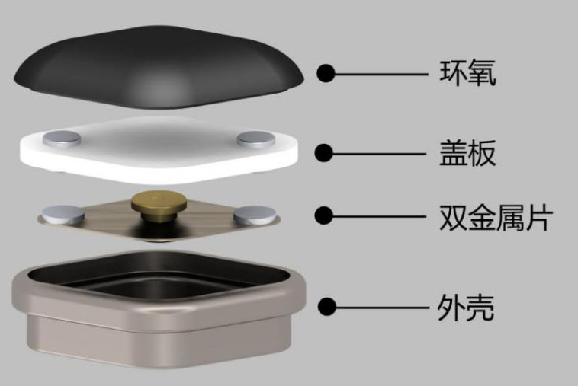

菱形热保护器结构


产品综述

  • 金属外壳的温度保护器,是我司开发的一款微型产品

  • 菱形结构、体积小、便于安装

  • 马达热保护器/热断路器

  • 无闪动,精确的工作温度

  • 采用金属外壳的小型热保护器

  • 以非载流器件设计实现稳定,可靠、长久的使用寿命


设计原理

结构设计简单,由条形高灵敏双金属元件、动触点、静触点、螺杆、盖板等组成。双金属元件放置于底部外壳上,动触点与静触点闭合,电路导通。当使用电器因故发热,温度上升到该产品额定动作温度值时,双金属元件受热产生内应力而迅速动作,使触点断开,切断电源,电器停止工作,从而起到过热保护作用。当被保护电器温度下降到该产品的额定复位温度值时,双金属元件恢复到初始原状态动触点与静触点闭合,电器恢复工作。该产品的保护功能可分为常开型、常闭型两种,即温度达到设计值时导通电路和断开电路。

由于采用了金属外壳,因此保护器具有更强劲的机械强度,可采用绝缘护套包覆,与电机的金属部件绝缘措施。

应用范围

设计用于1.5马力以下的各类马达,风扇电机、洗衣机等小家电产品、变压器、镇流器、电池组、过胶机、螺线管、电热电器等,它可作为自行复位的热断路器(2B类型),电机热保护器(3C类型)和镇流器热保护器。

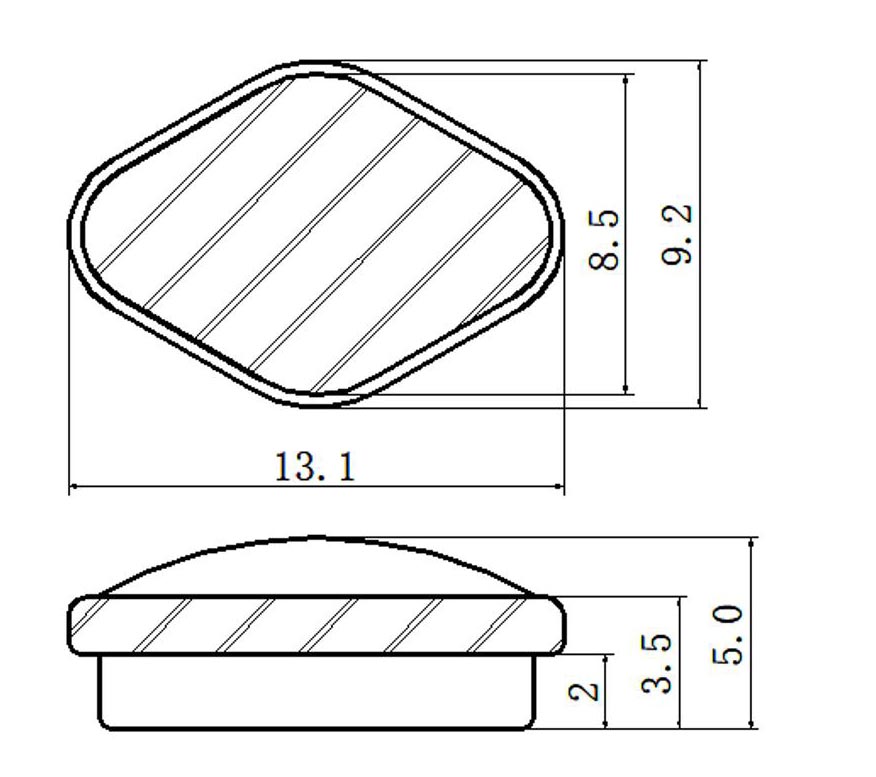

外形尺寸

菱形热保护器外形尺寸

温度规格

动作温度

复位温度

动作温度

复位温度

40±5℃

≥27℃

105±5℃

70±15℃

45±5℃

≥30℃

110±5℃

70±15℃

50±5℃

≥30℃

115±5℃

75±15℃

55±5℃

≥30℃

120±5℃

80±15℃

60±5℃

≥35℃

125±5℃

85±15℃

65±5℃

40±15℃

130±5℃

90±15℃

70±5℃

45±15℃

135±5℃

95±15℃

75±5℃

50±15℃

140±5℃

100±15℃

80±5℃

55±15℃

145±5℃

105±15℃

85±5℃

60±15℃

150±5℃

110±15℃

90±5℃

65±15℃

155±5℃

115±15℃

95±5℃

65±15℃

160±5℃

120±15℃

100±5℃

65±15℃

特殊规格按客户要求定制

动作温度:40~160℃±5℃,每5℃一档,为一个温度规格。

复位温度:为标称动作温度的2/3,公差为±15℃,或按客户要求制作。

使用寿命:电流在6A范围内可动作10000次以上。

电气规格

250V AC 3A;125V AC 6A;24V DC 6A;

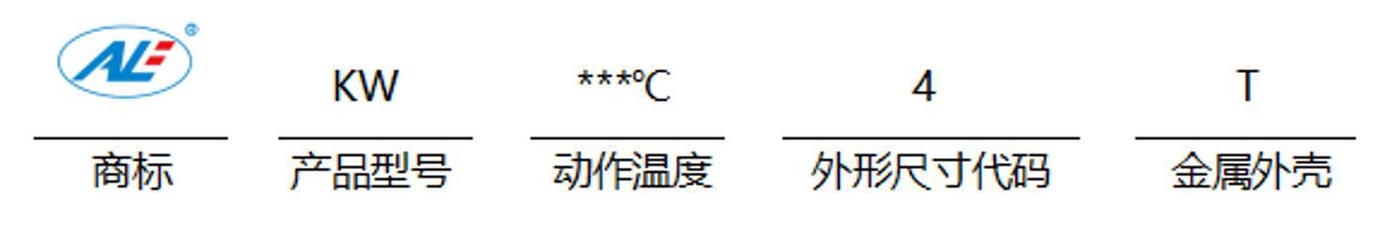

编号命名参考

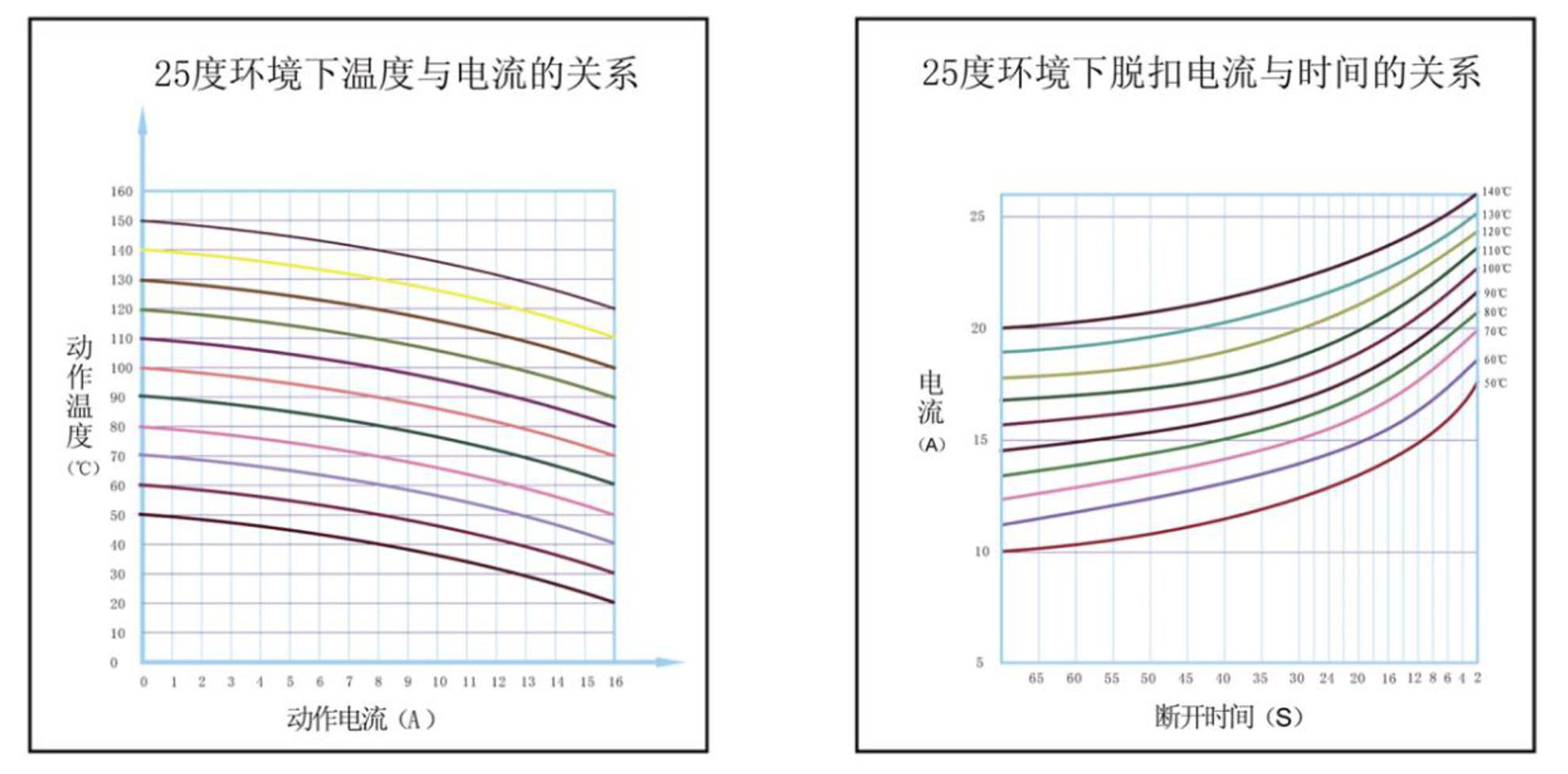

特性曲线

近似值仅用于选择样品进行认证试验

菱形热保护器特性尺寸


这些曲线仅用于在为特定应用选择保护器时提供指导。在选择保护器时还应考虑其他一些因素,例如与热源之间的距离和安装方法。脱扣时间取决于端子配置和安装条件。
