KW系列铁壳热保护器
铁壳热保护器

KW系列铁壳热保护器

KW***℃*T,金属外壳的温度保护器,是我司开发的一款ZHUAN LI产品(ZHUAN LI号:KW型:ZL200620126343.3;KW-E型:ZL200630089003.3)
马达热保护器/热断路器
无闪动,精确的工作温度
采用金属外壳的小型热保护器
以非载流器件设计实现稳定,可靠、长久的使用寿命
产品详情

产品综述


  • KW***℃*T,金属外壳的温度保护器,是我司开发的一款ZHUAN LI产品(ZHUAN LI号:KW型:ZL200620126343.3;KW-E型:ZL200630089003.3)

  • 马达热保护器/热断路器

  • 无闪动,精确的工作温度

  • 采用金属外壳的小型热保护器

  • 以非载流器件设计实现稳定,可靠、长久的使用寿命


应用范围

KW系列铁壳热保护器设计用于1.5马力以下的各类马达,风扇电机、洗衣机等小家电产品、变压器、镇流器、电池组、过胶机、螺线管、电热电器等,它可作为自行复位的热断路器(2B类型),电机热保护器(3C类型)和镇流器热保护器。

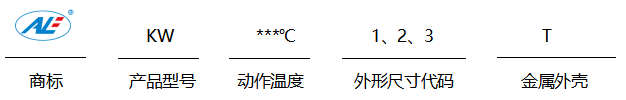

编号命名参考

KW系列铁壳热保护器编号

设计原理

KW结构设计简单,由条形高灵敏双金属元件、动触头、静触片、耐温导线等组成。双金属元件固定在底板上,处于固定状态、动触头与静触片闭合,电路导通。当使用电器因故发热,温度上升到该产品额定动作温度值时,双金属元件受热产生内应力而迅 速动作,推开动触头,使触点断开,切断电源,电器停止工作,从而起到过热保护作用。当被保护电器温度下降到该产品的额定复位温度值时,双金属元件恢复到初始原状态动触点闭合,电器恢复工作。该产品的保护功能可分为常开型、常闭型两种,即温度达到设计值时导通电路和断开电路。

KW既可直接连接绕组,也可通过夹紧或插入方式安装在树脂密封的电机外部。它可直接切断电路。由于切断电源的脱扣时间取决于KW热保护器的工作温度,所以应正确选择温度等级,通过参考性能曲线,可选择与电机匹配的型号。

由于采用了金属外壳,因此KW保护器具有更强劲的机械强度,可采用绝缘护套包覆,与电机的金属部件绝缘措施。

安规认证

UL&CUL:E258861(UL2111标准)

CQC:10002045189(GB14536.1-2008标准;GB14536.3-2008标准)电动机热保护器

16002154156(GB14536.1-2008标准;GB14536.3-2008标准)电机热保护器

20002239040(GB14536.1-2008标准;GB14536.10-2008标准)温度敏感控制器

20002239041(GB14536.1-2008标准;GB14536.3-2008标准)电动机热保护器

TUV:50366282(EN60730-1标准;EN60730-2-9标准,铁壳1万次寿命)

VDE:40030067(EN60730-1标准;EN60730-2-2标准)

KC:ZU02045-17003(K60730-1标准;K60730-2-9标准)

CB:CN35137-M1(IEC60730-2-2标准)

DE2-021471(IEC60730-2-9标准)

ZHUAN LI号

KW型:ZL200620126343.3

KW-E型:ZL200630089003.3

触点容量


型号MODEL

电压 Voltage

60V-DC

120V-AC

250V-AC

380V-AC

KW-1T/E

电流 Current

6A/10A

6A/10A

6A/10A

/

KW-2T

电流 Current

15A/25A

15A/25A

15A/25A

/

KW-2T04

电流 Current

/

/

/

3A

KW-2T05

电流 Current

/

/

/

5A

KW-3T02

电流 Current

5A

5A

5A

/

KW-E03

电流 Current

6A

6A

6A

/

KW-1T03

电流 Current

6A

6A

6A

/

KW-F

电流 Current

2A

2A

2A

/

KW-G

电流 Current

2A

2A

2A

/

KW-P

电流 Current

10A/16A

10A/16A

10A/16A

/

温度规格

动作温度

复位温度

动作温度

复位温度

40±5℃

≥27℃

105±5℃

70±15℃

45±5℃

≥30℃

110±5℃

70±15℃

50±5℃

≥30℃

115±5℃

75±15℃

55±5℃

≥30℃

120±5℃

80±15℃

60±5℃

≥35℃

125±5℃

85±15℃

65±5℃

40±15℃

130±5℃

90±15℃

70±5℃

45±15℃

135±5℃

95±15℃

75±5℃

50±15℃

140±5℃

100±15℃

80±5℃

55±15℃

145±5℃

105±15℃

85±5℃

60±15℃

150±5℃

110±15℃

90±5℃

65±15℃

155±5℃

115±15℃

95±5℃

65±15℃

160±5℃

120±15℃

100±5℃

65±15℃

特殊规格按客户要求定制

动作温度:40~160℃±5℃,每5℃一档,为一个温度规格。

复位温度:为标称动作温度的2/3,公差为±15℃,或按客户要求制作。

产品外形尺寸


型号Model

金属外壳 Metal outer case

L(mm)

W(mm)

H(mm)

KW-1T

20.5(mm)

7.4(mm)

3.6(mm)

KW-1T03

19.6(mm)

7.3(mm)

3.6(mm)

KW-(2T)

01

21(mm)

8(mm)

4(mm)

03

22.5(mm)

12(mm)

4.8(mm)

04

20(mm)

9(mm)

4(mm)

05

22.5(mm)

12(mm)

4.8(mm)

KW-3T

16(mm)

6.4(mm)

3.1(mm)

KW-(3T加厚型)

16(mm)

7.3(mm)

3.8(mm)

KW-E

20.5(mm)

7.4(mm)

3.6(mm)

KW-F

17.5(mm)

5.2(mm)

4(mm)

KW-P

26.5(mm)

13(mm)

9.5(mm)

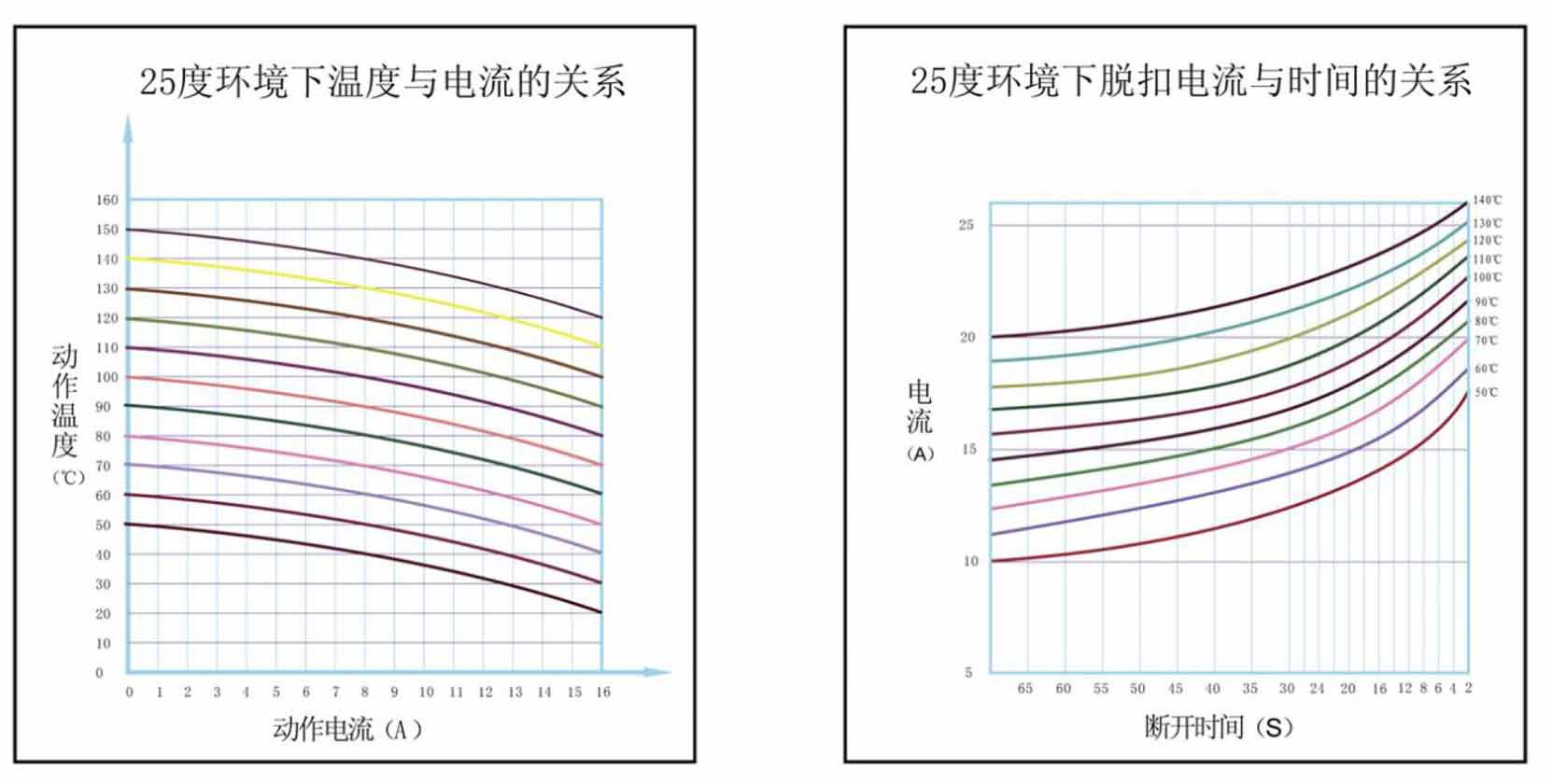

特性曲线

近似值仅用于选择样品进行认证试验

KW系列铁壳热保护器特性曲线

这些曲线仅用于在为特定应用选择保护器时提供指导。在选择保护器时还应考虑其他一些因素,例如与热源之间的距离和安装方法。脱扣时间取决于端子配置和安装条件。
