ML系列外置式电流保护器
外置电流保护器

ML系列外置式电流保护器

外置电流保护器,热保护器以突跳式金属片为基本工作元件,对温度及电流均非常敏感。
精确校准-在可控条件下对温度进行校准和检验,确保性能可靠。
手动复位保护器
体型较小易于安装
产品详情

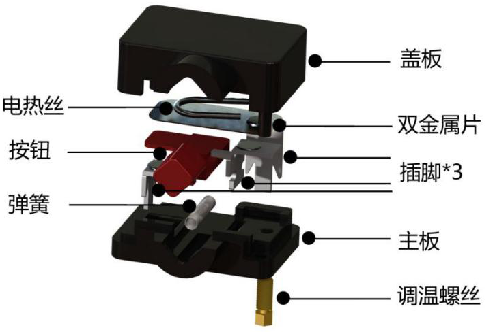

外置电流保护器结构

产品综述


  • 以突跳式金属片为基本工作元件,对温度及电流均非常敏感。

  • 精确校准-在可控条件下对温度进行校准和检验,确保性能可靠。

  • 手动复位保护器

  • 体型较小易于安装

    外置电流保护器


应用范围

外置电流保护器用于1/2至5HP电机的固有保护器件,适合垃圾机、工业电机、农业设备、深井泵、风扇、空调、冰箱和其他家用电器等。

技术参数

动作温度范围:90℃~150℃

额定电压:80V~277V AC

过载电流跳脱值选择范围:0A~37A

动作时间:5s~15s

设计原理

艾诺垃圾机保护器配有突跳式双金属片,其上端有触点并可以通过电流。如果出现过热状况,通过艾诺金属片的电流会产生加热效应,电机热量的影响将导致双金属片温度升高。

当双金属片达到校准设置点时, 艾诺保护器自动断开电源,按钮在弹簧作用力下自动上抬,卡在两触点之间,使保护器不能自动复位。

当电机冷却到允许的工作温度时,手动按下按钮,电机重新启动。

为什么需要保护电机?

电机绝缘过热会导致介电强度降低,并进一步造成电机绝缘损坏或失效。对于下面这些造成电机过热的情况,都可使用艾诺保护器以提供保护:

  • 长期过载运行

  • 堵转-出现机械/电气启动故障

  • 线路低电压

  • 环境温度高,通风不足

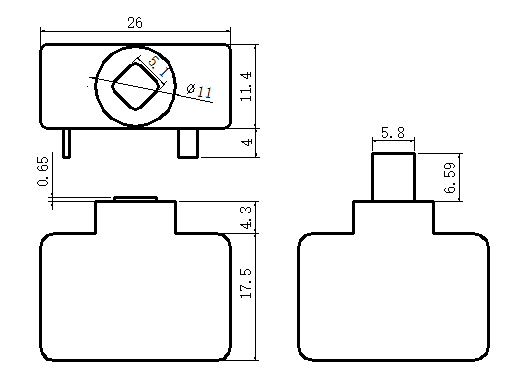

外形尺寸

外置电流保护器外形尺寸

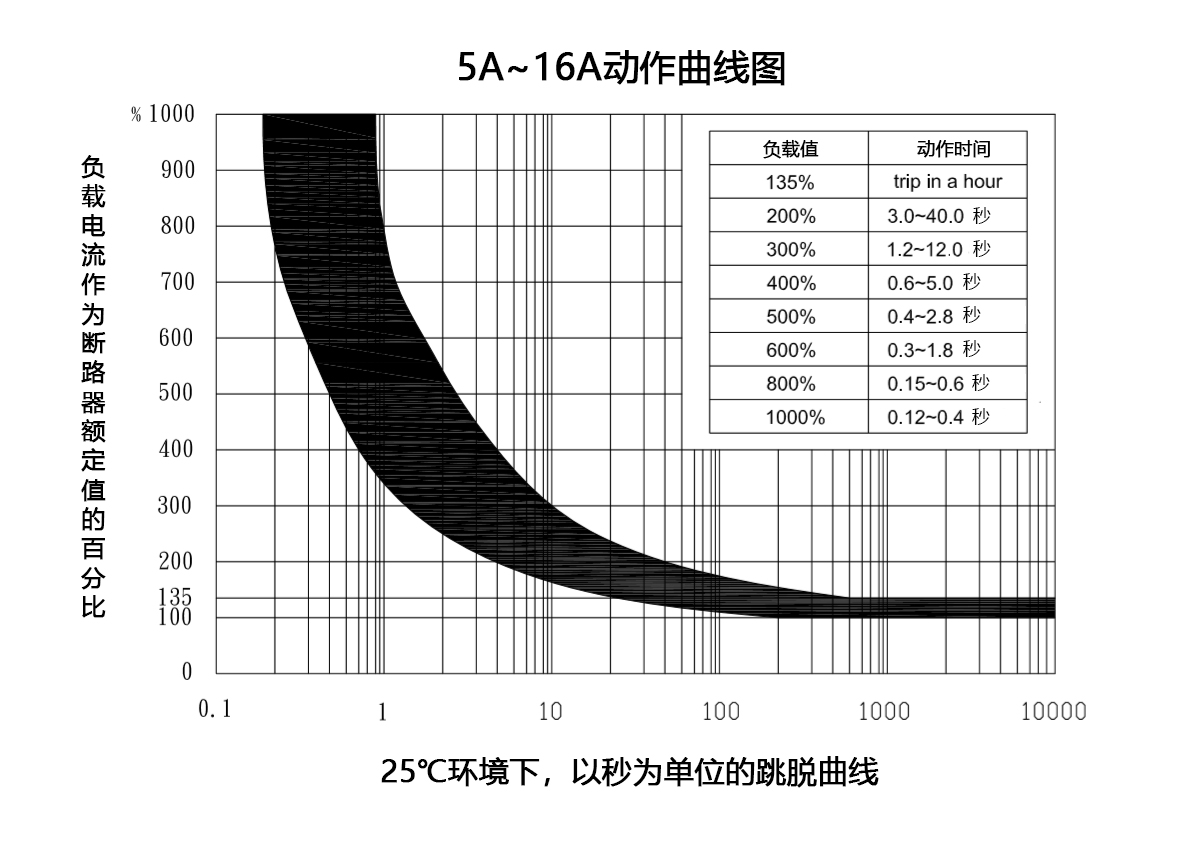

特性曲线

近似值-仅用于选择电机验证试验样品

外置电流保护器特性曲线

这些曲线仅用于在为特定应用选择保护器时提供指导。在选择保护器时还应考虑其他一些因素,例如与热源之间的距离和安装方法。ZUI后脱扣时间取决于端子配置和安装条件。
